卡鉗式電子手剎的內部結構和工作過程

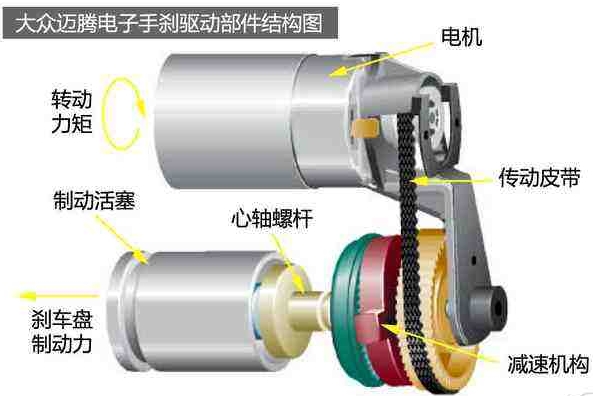

大眾邁騰的卡鉗式電子手剎驅動圖。從結構圖中我們可以看到電機、傳動皮帶、減速機構、心軸螺桿以及活塞。
當駕駛員拉動位于換擋桿附近的電子手剎按鈕時，電子手剎控制模塊接收到來自按鈕的信號。如當前車輛的行駛狀態符合電腦中所預設的條件，控制模塊則會向執行機構的電機施加12V電壓讓其轉動。電機釋放的扭矩通過減速機構傳遞到心軸螺桿，心軸螺桿通過螺栓螺母機構推動制動活塞軸向運動實現對后輪的制動。
卡鉗式電子手剎的工作過程
了解了卡鉗式電子手剎的結構后，我們?cè)賮?lái)了解一下其工作邏輯。我們下面以大眾邁騰的卡鉗式電子手剎為例進行說明。
車速小于7km/h的工作邏輯：駕駛員通過拉動電子手剎按鈕使用手剎，位于后輪剎車鉗上的手剎控制模塊電機開始轉動，對剎車盤施加制動力；同時傳統的液壓制動也介入工作，讓制動響應更加敏捷。車輛在駐車時，駕駛員通過踩油門或者踩剎車(使制動力達到10bar)能實現自動釋放手剎。
車速大于7km/h的工作邏輯：駕駛員拉動并拉住電子手剎開關會啟動動態緊急制動功能。當行車制動器工作正常時，會通過ESP系統(電控車輛穩定行駛系統)控制行車制動器對四個的進行制動。
